Cuestión 1. Sobre mensajes ICMP del “Ping”

Inicia el programa Monitor de Red en modo captura. A continuación ejecuta el comando:

C:\>ping –n 1 172.20.43.230 (…la opción –n especifica el número de peticiones “echo” que se lanzan al medio).

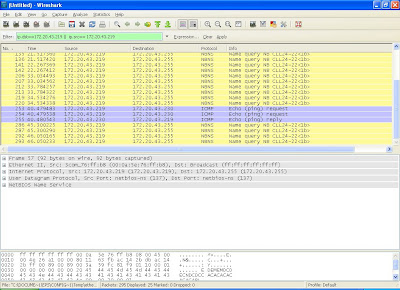

Figura 1

Detener la captura en el Monitor de Red (filtrar únicamente tramas del alumno) y visualizar los paquetes capturados. En base a los paquetes capturados determinar:

Figura 2

1.a. ¿Cuántos y qué tipos de mensajes ICMP aparecen? (tipo y código)

Aparecen 3 mensajes ICMP

Mensaje 1: tipo 8 código 0

Mensaje 2: tipo 8 código 0

Mensaje 3: tipo 0 código 0

Nota: (solo debería salir una petición y una respuesta y no dos peticiones como salen.)

1.b. Justifica la procedencia de cada dirección MAC e IP. ¿Crees que las direcciones IP origen y MAC origen del mensaje ICMP “Replay” hacen referencia a la misma máquina o interfaz de red?

Figura 3

La MAC y la IP corresponden a la misma máquina como se puede observar en la figura 3 donde se aprecia la dirección IP y su MAC asociada esto ocurre porque el ping se a realizado al router del laboratorio. Si el ping se hubiese realizado a una maquina fuera del laboratorio la IP sería la de la máquina de destino y la MAC la de la puerta de enlace predeterminada.

1.c. Justifica la longitud de los paquetes IP. ¿Cuál es el tamaño total del ICMP? ¿Por qué tienen esa longitud?¿Cuántos datos se han transportado en el mensaje “ping”? Dibuja la encapsulación del protocolo ICMP.

La Longitud del paquete IP es debida a la longitud del ICMP mas la Cabecera del IP la. El tamaño del paquete IP es de 20 byts de cabecera mas los 40byts del ICMP los cuales se dividen en 8 de cabecera mas 32 de datos.

Cabecera IP=20	Cuerpo IP =40
Cabecera IP=20	Cabecra ICMP =8	Cuerpo=32
